设备页面说明

参照版本： Web 3.7.2-240607002

简介

设备页面基本功能：查看设备、修改设备、删除设备、创建模板、查看设备下的数据。

设备页面位置：

配置 - 通道信息 - [非网口通道名称] - [设备名称]。
配置 - 通道信息 - [网口通道名称] - [链接名称] - [设备名称]。

如果所在通道未选择应用层协议，则无法打开设备页面。

设备页面会根据所在通道的应用层协议的不同而不同，这里以 Modbus 协议为例。

修改设备

页面有两种标签：基本信息和其他。

基本信息：该标签用来配置设备的基本信息，基本信息分两种：公有项和协议特有项。
- 公有项：无论选择的是什么协议，都会有名称和描述的配置。
  - 名称：允许使用中文、英文字母、数字和下划线，不能与当前通道或链接下的其他设备名称相同。
  - 描述：可以根据需要填写。
- 协议特有项：不同协议会有不同的基本配置项，根据实际情况进行配置即可，详细配置项说明可查看文档应用层协议。
其他：根据应用层协议的不同，会有不同标签，这些标签全部用于配置数据点。

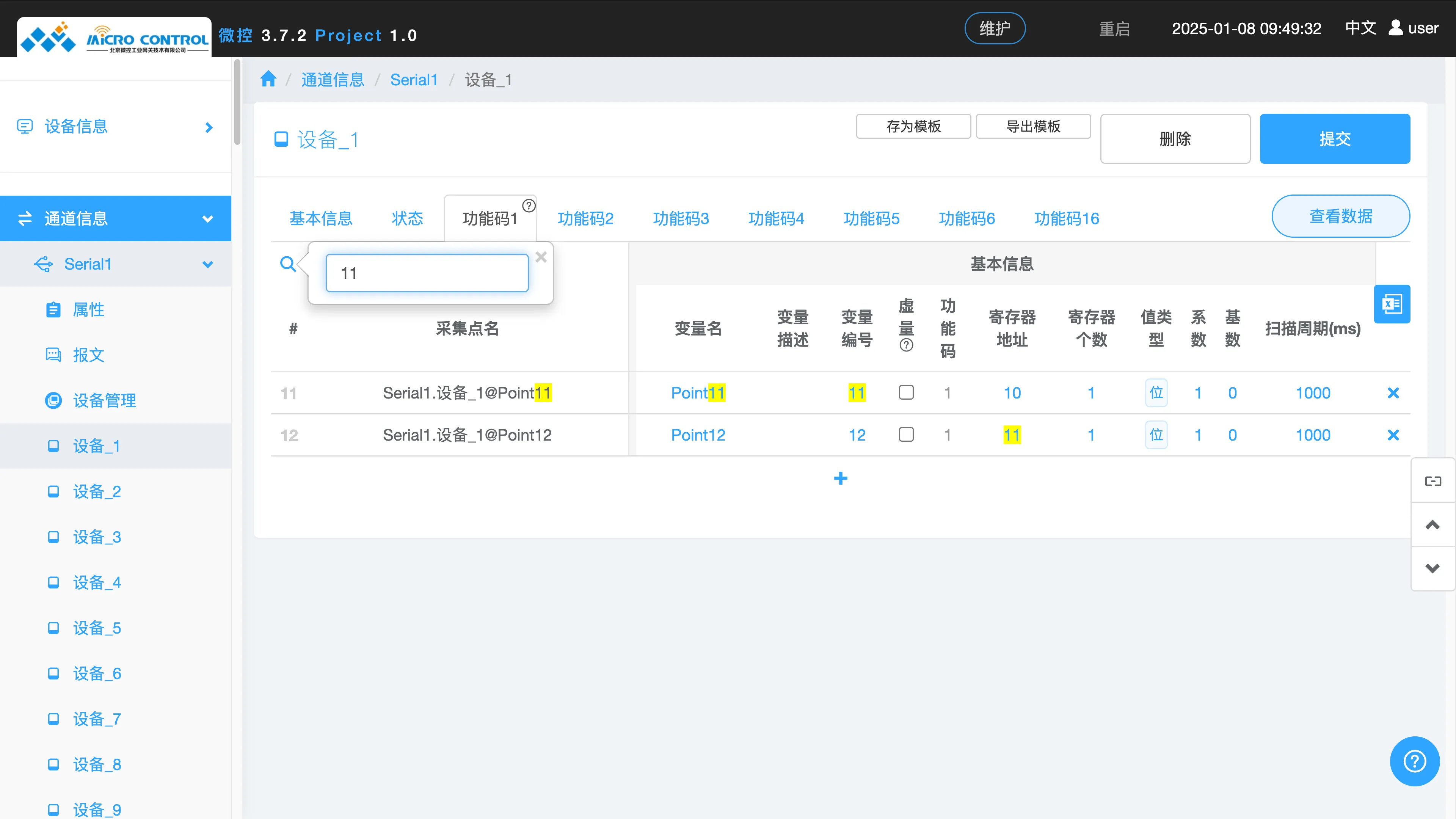

- 创建数据点

  点击数据点表格下面的 【 + 】 按钮可以创建数据点。

  在弹出的输入框中，输入需要创建多少数据点，点击 【添加】 按钮，即可创建数据点。

  如果应用层协议为转发类型的协议，创建方式稍有不同，需要在弹出树状图中选择需要转发的数据点，然后点击 【添加】 按钮，就可以为选中的数据点创建转发。
- 修改数据点

  数据点表格第一项是采集点名，由通道名称、链接名称、设备名称、点名称构成，分为3个大部分：基本信息、数据存储、报警配置，这三个部分可以通过点击灰色部分收缩和展开。

  另外并不是所有协议都有数据存储和报警配置这两部分。
  - 基本信息： 配置数据点的名称、描述和其他配置项。
    - 名称：允许使用中文、英文字母、数字和下划线，不能与设备下的其他数据点名称相同。
    - 描述：可以根据需要填写。
    - 其他：其他的配置项根据应用层协议的不同，会有不同的配置项。根据实际情况进行配置，详细配置项说明可查看文档应用层协议。
  - 数据存储： 配置数据点的存储逻辑，这里也会跟据应用层协议的不同而配置项不同，详细说明查看协议文档应用层协议。

    但是多数协议的配置项都是相同的，默认会有6个配置项：开/关、数据类型、变化存储、变化幅度、循环存储、循环周期(ms)。
    - 开/关：表示是否进行存储，未勾选的情况下，不会显示其他选项。
    - 数据类型：表示存储到数据库的类型，有三种：整形、浮点型、字符串。
      - 整型：可存储整数，存储占用比浮点型小。
      - 浮点型：可存储带小数的数字。
      - 字符型：可存储文字，但是查询速度相较其他类型要慢，无法直接通过SQL语句对数据进行排序、获取最大值最小值等操作。
    - 变化存储：表示是否在数据发生变化时进行存储。
    - 变化幅度：勾选了变化存储时，这个配置才会生效，用于指定数据变化超过百分之多少时会存储此值，单位：%，比如当设置成5时，表示该值变化幅度超过5%时存储该值。
    - 循环存储：表示是否使用周期性的存储，每隔一段时间进行一次存储。
    - 循环周期(ms)：勾选了循环存储时，这个配置才会生效，用于指定循环存储的存储周期，单位：毫秒，每天0点开始计时，比如周期设置为60000，1分钟存储一次，系统就会在每天 00:00:00、00:01:00、00:02:00、00:03:00、00:04:00 …… 对数据进行存储。
  - 报警配置： 点击 【 + 】 按钮，可以为数据点添加一个报警，一个数据点可以有多个报警，点击报警后面的 【x】 按钮，可以删除一个报警。

    报警配置项有8个：名称、描述、报警方式、类型、阈值、时段(起始)、时段(终止)、持续时间。
    - 名称：报警名称。
    - 描述：报警详细信息。
    - 报警方式：勾选使用哪种方式进行报警。需要现在维护 - 报警方式页面下进行配置才会有选项，详细配置方式可查看文档报警方式配置。
    - 类型：指定报警条件，有4种方式：越上限报警(>)、越下限报警(<)、开启报警(=)、关闭报警(=)，代表数据点的数据与阈值相比的方式，如果设置为越上限报警(>)，则当出现数据点的数据大于阈值时，就符合这一项报警条件。
    - 阈值：数据点的数据相比较的值。
    - 时段(起始)、时段(终止)：指定报警的时间段，在该时间段以外的时间不触发报警。可不填，不填代表不限制。
    - 持续时间：表示达到其他报警条件，并且持续了设置的时间后，才会报警，单位：秒。
- 删除数据点

  点击数据点后面的 【 x 】 按钮，即可删除数据点。
- 调整点顺序

  点击数据点的第一列序号，可以调整数据点的顺序。

修改完成后点击右上角 【提交】 按钮，提交修改。

删除设备

点击页面右上角的 【删除】 按钮，确定即可删除当前设备。

批量修改点信息

所有可编辑的单元格，都可以通过点击、拖动，来选择同列的多个单元格，点击表头可以选中该列所有单元格。

在选中的单元格种点击鼠标右键，会弹出菜单，菜单有五个选项：批量修改、文字替换、添加报警、移动点、批量删除。

批量修改：对所有选中的单元格进行修改，点击后会弹出修改窗口，窗口有4个标签：相同值、递增、递减、原值相加。
- 相同值：可以把所有的单元格的值改为同一个值。
- 递增、递减：可以根据输入的前缀字符、起始值、步长，来修改选中的单元格。例如：前缀字符为变量，起始值为 1，步长为 1，则单元格会被修改为变量1、变量2、变量3……
- 原值相加：可以将当前单元格的数字统一加上一个数字，只适用内容为纯数字的单元格。这里是把选中的单元格全部加5处理了。
文字替换：可以将选中的单元格中的特定文字，全部替换成其他文字。匹配字符是需要修改的文字，替换文字是要改成的文字。

例如：把所有的 “变量” 改为 “Point” ：
添加报警：可以为所有选中的单元格所在的数据点，批量添加报警。
移动点：可以将所有选中的单元格所在的数据点，移动到其他标签页下。

不同标签页的点的属性不同，移动点时，可能会出现属性不匹配的情况。目标标签页没有的旧属性，会被丢弃，目标标签页新增的属性，会使用属性默认值，需要确认一下点的属性值。
批量删除：可以将选中的单元格所在的数据点或报警批量删除。

CSV导入导出

在表格的右上角一个 【图标】 按钮，鼠标放上去会弹出菜单，有两个选项：导出CSV 和导入CSV。

点击 【导出CSV】 按钮，可以将当前表格导出成一个 CSV文件，文件名默认为： [应用层协议名称]_[标签名称].wk.csv。

可以使用应用程序编辑导出的CSV文件。

第一行是应用层协议ID。
第二行是标签名称和标签ID。
第三行、第四行是空行。
第五行、第六行描述表格的三个部分。第五行是各个部分的ID： IO、DB、Alert；第六行是各个部分的文字描述：基本信息、数据存储、报警配置。
第七行、第八行、第九行描述数据点的各个参数。第七行为参数的ID；第八行是为下拉菜单类型的属性准备的，用来描述选项值和选项显示值的对应关系，比如数据存储的数据类型属性，有三个选项整型、浮点型、字符串，他们的实际值是 0、1、2，在下面修改属性值时，如果要设置为字符串类型，要设置他对应的实际选项值，即 2；第九行是各个参数的文字描述。
第一行到第九行不要修改。
第十行及以下行全部是数据点的属性，这部分可以修改。普通属性直接输入想要设置的值即可，这里说一些特殊输入类型的属性的修改方法：
- 勾选属性，输入 TRUE 表示勾选、FALSE 表示不勾选，不区分大小写。
- 下拉菜单属性，不能直接输入页面上展示的值，需要根据第八行的提示，找到该值对应的实际选项值，输入实际选项值。
- 报警配置的报警方式属性，输入报警方式的名称即可，多个名称之间用英文逗号分隔。

想要添加数据点添加一行填写属性即可。

如果要为数据点添加多个报警，需要在该数据点的下面添加几行，然后只填写报警属性即可。

修改完成后保存，保存文件格式必须为 “CSV UTF-8 （逗号分隔）” 。

点击页面上的 【导入CSV】 按钮，会弹出一个窗口，选择修改后的CSV文件，点击窗口 【导入】 按钮，系统会把当前标签下的所有点删除，然后导入CSV文件中配置的点信息。

另外直接把CSV文件拖到页面中，也可以导入CSV文件配置。

创建模板

创建模板可以把当前设备的配置保存下来，后续需要创建同样的设备时，可以直接使用模板创建，可以减少很多不必要的操作。

页面右上角的两个按钮 【存为模板】 和 【导出模板】 用于创建模板。

存为模板：点击后会弹出窗口，填写模板的类型和名称，点击确定，系统会获取当前设备的配置，并将配置保存到系统后台。
导出模板：点击后系统会生成模板文件，并下载到本地，以便在其他设备上使用。文件名默认为 [设备所在通道的通道名]_[设备所在链接的链接名]_[设备名].wk.template。
